Автоматический станок для намотки кабеля с укладкой WPM-2024L

Name: Автоматический станок для намотки кабеля с укладкой WPM-2...
Brand: Стрипперы для кабеля
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

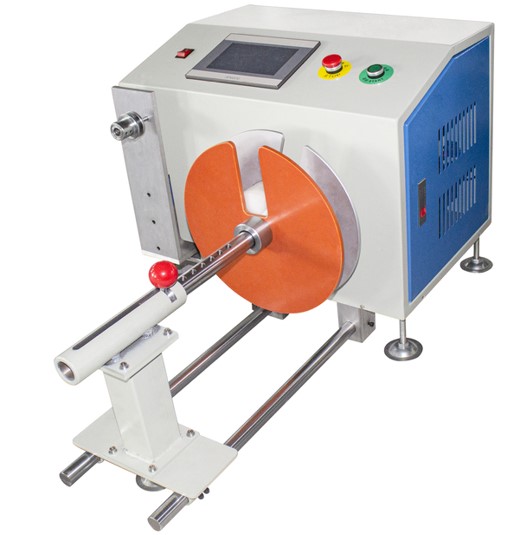

Намоточный станок с автоматическим расположением WPM-2024L

Этот усовершенствованный намоточный станок предлагает широкий спектр функций и возможностей. Диапазон внутреннего диаметра намотки этой машины составляет от 50 до 200 миллиметров, что обеспечивает гибкость для различных требований к намотке. Количество катушек может быть отрегулировано в соответствии с конкретными потребностями. Благодаря максимальному диаметру диска 320 миллиметров он с легкостью справляется с большими дисками. Компоновка хода доступна в двух вариантах - стандартный 120 миллиметров и опциональный 200 миллиметров.

Входное напряжение для этой машины может быть либо 220 В переменного тока при 50 Гц или 60 Гц, либо 110 В переменного тока при 50 Гц или 60 Гц. Кроме того, специальные напряжения могут быть настроены в соответствии с конкретными электрическими требованиями. Номинальная мощность этой машины составляет менее 800 Вт, что обеспечивает эффективное энергопотребление. Он имеет грузоподъемность 15 килограммов, что делает его пригодным для работы с различными материалами. Максимальный размер машины составляет 900 на 600 на 450 миллиметров, что обеспечивает компактную, но функциональную конструкцию. Чистая масса машины составляет 60 килограммов, а полная масса – 65 килограммов.

Основные электрические части:
1. Механизм намотки этой машины приводится в движение серводвигателем мощностью 750 Вт, совмещенным с комплектом редукторов. Такая комбинация обеспечивает точные и надежные операции намотки.
2. Система управления состоит из встроенного ПЛК и сенсорного экрана, что обеспечивает интуитивно понятное управление и простоту в эксплуатации.
3. Скользящая направляющая поставляется компанией NSK в Японии, известной своим высоким качеством и долговечностью.
4. Стойка и шасси изготовлены своими руками, что обеспечивает устойчивость и долговечность.
5. Он оснащен 2 комплектами реле и одним комплектом датчиков OMRON для точного измерения и управления.
6. Также имеется один комплект системы электроснабжения для обеспечения стабильного электроснабжения.
7. Линейный механизм использует пример ступенчатой поршневой линии, что обеспечивает эффективное расположение проводов.

Часть приспособления для обработки:
1. Важная монтажная пластина этого станка изготовлена с использованием обрабатывающего центра с числовым программным управлением с ЧПУ, что обеспечивает высокую точность и качество.
2. Обработка деталей строго соответствует инженерному проекту. Для обеспечения качества и точности деталей используются различные процессы обработки, такие как фрезерный станок, шлифовальный станок, токарный станок, резка проволокой и термообработка. После обработки осуществляется зажим и электромонтаж и пуско-наладочные работы.
3. Используемый жгут проводов (вал) изготовлен из материала Sai steel. Размер зависит от условий заказчика. Станок оснащен только осью намотки для эффективных операций намотки.

Каковы ключевые характеристики и возможности автоматической машины для намотки кабелей WPM-2024L?

WPM-2024L предназначена для промышленного производства жгутов с ходом 200 мм. Ключевые характеристики включают диапазон внутреннего диаметра намотки 50-200 мм, максимальный диаметр диска 320 мм и грузоподъемность 15 кг. Она обеспечивает эффективную и точную автоматическую укладку намотки для различных применений в обработке кабелей и проводов.

Для каких типов кабелей или проводов подходит эта автоматическая машина для намотки?

Эта машина является универсальным оборудованием для обработки кабелей, подходящим для широкого спектра проводов и кабелей, используемых в производстве жгутов. Её регулируемый внутренний диаметр и надежная грузоподъемность 15 кг делают её идеальной для обработки автомобильной проводки, шнуров бытовой техники, управляющих кабелей и других промышленных сборок проводов, требующих аккуратной и однородной намотки.

Как функция 'автоматической укладки намотки' улучшает мой производственный процесс?

Функция автоматической укладки намотки обеспечивает равномерную и плотную намотку кабелей без ручного вмешательства. Это повышает производственную эффективность, минимизирует спутывание и повреждение, а также гарантирует стабильное качество жгутов. Она оптимизирует ваше решение по обработке кабелей, сокращая трудозатраты и повышая надежность выпуска продукции для производства жгутов.

В чем основное преимущество хода 200 мм в модели WPM-2024L?

Ход 200 мм обеспечивает увеличенную длину намотки, позволяя обрабатывать более длинные сегменты кабеля за один эффективный цикл. Эта возможность критически важна для создания крупных жгутов или намотки нескольких кабелей значительной длины, напрямую повышая производительность и делая её мощной промышленной машиной для намотки в масштабных операциях.

Легко ли интегрировать WPM-2024L в существующую линию обработки проводов?

Да, автоматическая машина для намотки кабелей WPM-2024L разработана как надежное решение для обработки проводов для беспрепятственной интеграции. Её стандартные промышленные габариты, удобное управление и надежная работа позволяют легко встроить её в существующие рабочие процессы производства жгутов, автоматизируя этап намотки для повышения общей эффективности и стабильности линии.
